Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7411470600 |
Návrtový vrták NC dlouhý DIN1835 HSS-Co5 TiN tvar B 90° válcová stopka 6,0 mm FORMAT |
706,00 Kč
854,26 Kč s DPH
|
|
|
E7411470800 |
Návrtový vrták NC dlouhý DIN1835 HSS-Co5 TiN tvar B 90° válcová stopka 8,0 mm FORMAT |
747,00 Kč
903,87 Kč s DPH
|
|
|
E7411471000 |
Návrtový vrták NC dlouhý DIN1835 HSS-Co5 TiN tvar B 90° válcová stopka 10,0 mm FORMAT |
964,00 Kč
1 166,44 Kč s DPH
|
|
|
E7411471200 |
Návrtový vrták NC dlouhý DIN1835 HSS-Co5 TiN tvar B 90° válcová stopka 12,0 mm FORMAT |
1 204,00 Kč
1 456,84 Kč s DPH
|
Technické parametry
| Průměr | 10 mm |
|---|---|
| Materiál nástroje | HSS-Co5 |
| Povlak | TiN |
| Norma | výrobní |
Info
| WGNr. | W106 | |
| Ø h8 | 10 | mm |
| Délka drážky | 25 | mm |
| Celková délka | 170 | mm |
| Ocel < 700 N/mm2 f | 0,13 | mm/ot |
| Ocel < 700 N/mm2 | 20 | |
| Ocel < 1000 N/mm2 | 10 | |
| Ocel < 1400 N/mm2 | 6 | |
| Litina GG/GTS | 15 | |
| Litina GGG | 5 | |
| Titan > 850 N/mm2 | 3 | |
| Hliník < 8% Si | 30 | |
| Hliník > 8% Si | 30 | |
| Měď, slitina mědi | 20 | |
| Grafit GFK/CFK/duropl. | 3 | |
| Povrstvení | TiN | |
| Strana katalogu FORMATplus 2023 | 1/11 |
Logistické parametry
| Výška | 15,0 mm |
|---|---|
| Délka | 174,0 mm |
| Šířka | 12,0 mm |
| Objem | 0,03 l |
| Hmotnost (netto) | 0,048 kg |
Popis
Strojní návrtový vrták, válcová stopka, dlouhýProvedení: Broušený profil, pravořezný, s precizním zábrusem hrotu a úzkým příčným břitem. S bočním úhlem hřbetu 12°/30°. Boční úhel čela je menší než standard, tloušťka jádra výrazně menší než standard a běžné stoupání šroubovice.
Od O 6 mm s únášecí ploškou dle DIN 1835-B. Tolerance O: h6.

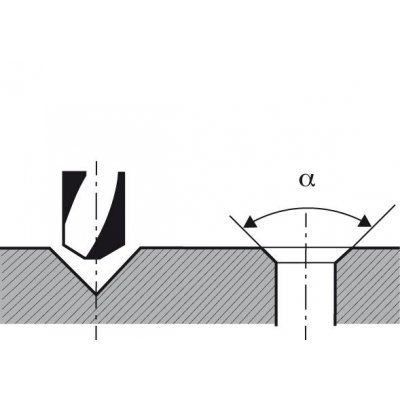

Použití: Pro přesně umístěné navrtání. Používá se k centrování a zkosení hran závitových otvorů v jednom pracovním kroku.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
