Varianty
Info

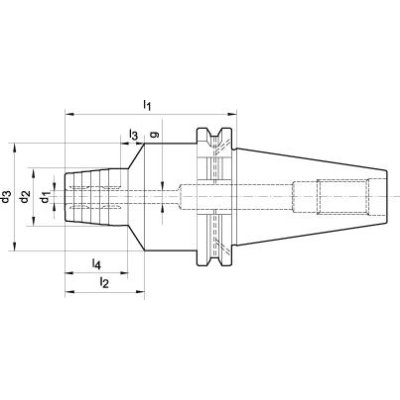

| WGNr. | W326 | |
| d1 | 20 | mm |
| d2 | 42 | mm |
| d3 | 49,5 | mm |
| l1 | 80,5 | mm |
| l2 | 51 | mm |
| l3 | 10 | mm |
| l4 | 42 | mm |
| g | M16 | |
| Vel. | 8 | mm |
| Značka | WTE | |
| Název výrobce | WTE-Präzisionstechnik GmbH | |
| Strana katalogu FORMATplus 2023 | 3/18 |
Logistické parametry
| Výška | 115,0 mm |
|---|---|
| Délka | 215,0 mm |
| Šířka | 115,0 mm |
| Objem | 2,84 l |
| Hmotnost (netto) | 3,328 kg |
Popis
Hydraulický upínač, ISO 7388-1 (DIN 69871), tvar AD/B, vnitřní chlazení, SK 50Provedení: Materiál s pevností v tahu od 1600 do 1800 N/mm2 a tvrdostí 52 ± 2 HRC. Otáčením inbusového klíče s příčnou rukojetí se stlačuje hydraulický olej uvnitř hydraulické upínací sady (přítlačný šroub, přítlačný kolík, těsnění). Natlakováním oleje se rozpínací pouzdro rovnoměrně rozpíná, a tím se upíná stopka nástroje s vysokou přesností obvodové házivosti (max. 3 µm). Kužel ve shodě s DIN 254. Otvor pro datový nosič/čip (Balluf).
Tolerance úhlu kužele: AT3
Maximální otáčky: 40000 min.-1
Optimální provozní teplota: 20-50 °C.
Max. tlak chladiva: 80 bar.
Délka upínání: 10 mm
Rozsah dodávky: Hydraulický upínač.
Výrobce: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
