Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7431270001 |
Mini kleštinový upínač ER DIN69893A HSK-A63 16x100mm FORTIS |
4 100,00 Kč
4 961,00 Kč s DPH
|
|
|
E7431270004 |
Mini kleštinový upínač ER DIN69893A HSK-A63 22x100mm FORTIS |
4 100,00 Kč
4 961,00 Kč s DPH
|
|
|
E7431270007 |
Mini kleštinový upínač ER DIN69893A HSK-A63 35x100mm FORTIS |
4 100,00 Kč
4 961,00 Kč s DPH
|
|
|
E7431270010 |
Mini kleštinový upínač ER DIN69893A HSK-A63 16x160mm FORTIS |
4 723,00 Kč
5 714,83 Kč s DPH
|
|
|
E7431270013 |
Mini kleštinový upínač ER DIN69893A HSK-A63 22x160mm FORTIS |
4 723,00 Kč
5 714,83 Kč s DPH
|
|
|
E7431270016 |
Mini kleštinový upínač ER DIN69893A HSK-A63 35x160mm FORTIS |
4 723,00 Kč
5 714,83 Kč s DPH
|
Technické parametry
| typ upnutí | HSK63A |
|---|
Info
| WGNr. | W053 | |
| Rozpětí | 0,5–7 | mm |
| HSK | 63 | |
| Kleština | ER11 | |

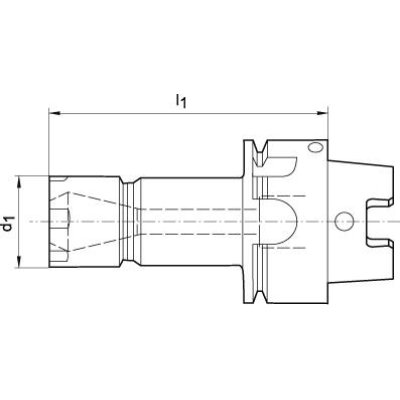

| d1 | 16 | mm |
| l1 | 160 | mm |
| Strana katalogu FORMATplus 2023 | 3/38 |
Popis

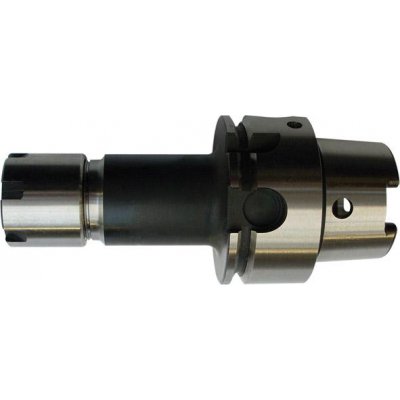

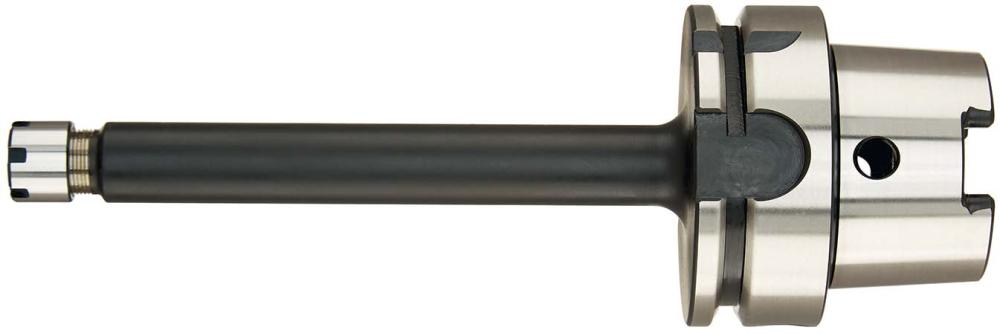

Mini kleštinový upínač ER, ISO 12164-1 (DIN 69893), tvar A, HSK 63Provedení: Ze speciální cementační oceli pro vysoce namáhané konstrukční díly , s pevností v tahu v jádru min. 1000 N/mm2. Vysoká přesnost opakování při výměně nástrojů. Pevné axiální polohování díky plošně rovnému ústrojí.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Tvrdost po kalení: 58 ±2 HRC
Použití: K uchycení nástrojů s válcovou stopkou v kleštinách ve shodě s DIN 6499 (ER).
Obsah dodávky: Kleštinový upínač kompletní s upínací maticí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
