Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7435300005 |
Krátké sklíčidlo R/L 0,5-13mm BT50 WTE (22.296.50.13) |
9 575,00 Kč
11 585,75 Kč s DPH
|
|
|
E7435300010 |
Krátké sklíčidlo R/L 2,5-16mm BT50 WTE (22.296.50.16) |
10 060,00 Kč
12 172,60 Kč s DPH
|
Technické parametry
| typ upnutí | BT50 |
|---|
Info
| WGNr. | W325 | |
| Rozpětí | 0,5–13 | mm |
| BT | 50 | |

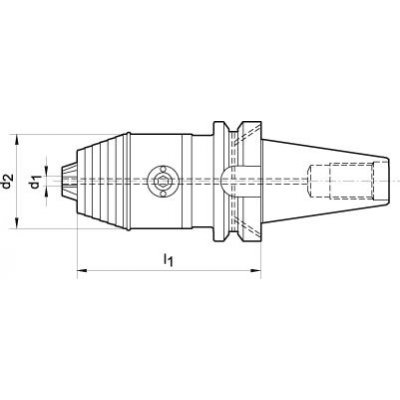

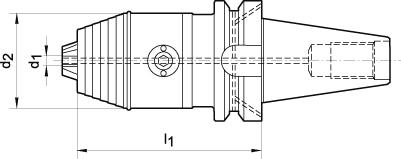

| d2 | 50 | mm |
| l1 | 110 | mm |
| Značka | WTE | |
| Název výrobce | WTE-Präzisionstechnik GmbH | |
| Strana katalogu FORMATplus 2023 | 3/34 |
Logistické parametry
| Výška | 87,0 mm |
|---|---|
| Délka | 245,0 mm |
| Šířka | 105,0 mm |
| Objem | 2,24 l |
| Hmotnost (netto) | 4,660 kg |
Popis

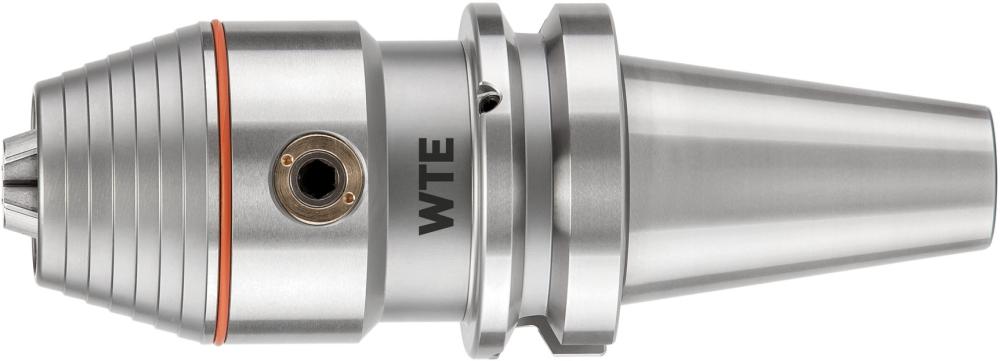

CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 7388-2 (JIS B 6339 MAS/BT), tvar A, BT 50Provedení:: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Tvrdost po kalení: 58 ± 2 HRC. Krátký konstrukční tvar s centrálním přívodem chladiva, sklíčidlo a stopka z jednoho dílu. Upnutím (pomocí inbusového klíče) lze v porovnání s běžným sklíčidlem na vrtáky podstatně zvýšit upínací sílu. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Přesnost obvodové házivosti: 0,02 mm
Jakost vyvážení: G6.3 25000 min-1
Použití: Pro upnutí nástrojů s válcovou stopkou s vnitřním chlazením.
Rozsah dodávky: CNC krátké sklíčidlo na vrtáky včetně těsnicího kroužku pro vrtáky s chladicím kanálkem s O 3–6 mm.
Výrobce: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
