Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7435290002 |
Krátké sklíčidlo JIS6339ADB R/L 0,3-8mm BT40 WTE (222964008) |
9 155,00 Kč
11 077,55 Kč s DPH
|
|
|
E7435290005 |
Krátké sklíčidlo R/L 0,5-13mm BT40 WTE (22.296.40.13) |
8 390,00 Kč
10 151,90 Kč s DPH
|
|
|
E7435290010 |
Krátké sklíčidlo R/L 2,5-16mm BT40 WTE (22.296.40.16) |
8 606,00 Kč
10 413,26 Kč s DPH
|
Technické parametry
| typ upnutí | BT40 |
|---|
Info
| WGNr. | W325 | |

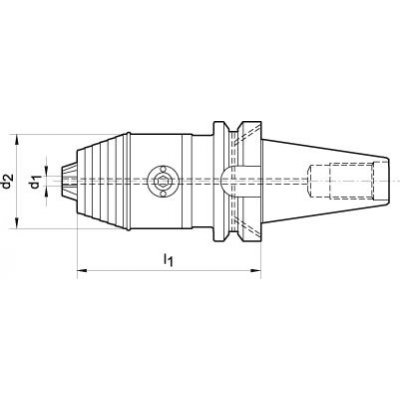

| Rozpětí | 0,3–8 | mm |
| BT | 40 | |
| d2 | 36 | mm |
| l1 | 81 | mm |
| Značka | WTE | |
| Název výrobce | WTE-Präzisionstechnik GmbH | |
| Strana katalogu FORMATplus 2023 | 3/34 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 225,0 mm |
| Šířka | 80,0 mm |
| Objem | 1,26 l |
| Hmotnost (netto) | 1,374 kg |
Popis

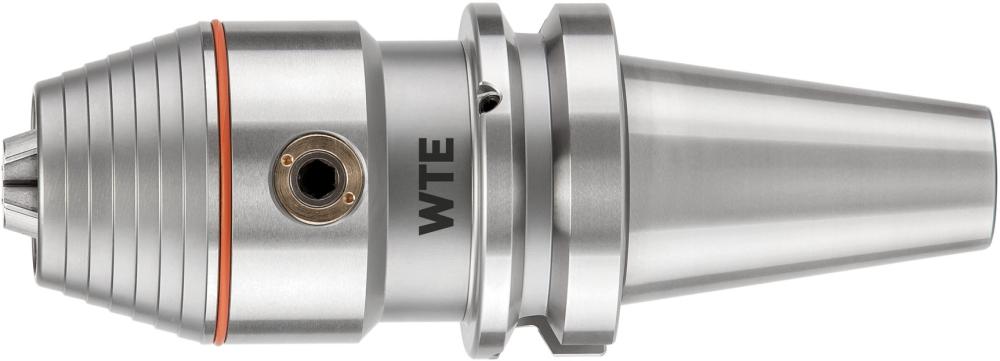

CNC přesné sklíčidlo na vrtáky pro pravotočivý a levotočivý chod, ISO 7388-2 (JIS B 6339 MAS/BT), tvar A, BT 40Provedení:: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Tvrdost po kalení: 58 ± 2 HRC. Krátký konstrukční tvar s centrálním přívodem chladiva, sklíčidlo a stopka z jednoho dílu. Upnutím (pomocí inbusového klíče) lze v porovnání s běžným sklíčidlem na vrtáky podstatně zvýšit upínací sílu. Současně se díky tomu upínač zajistí proti uvolnění při levotočivém chodu nebo při rychlém zpomalení vyšších otáček.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Přesnost obvodové házivosti: 0,02 mm
Jakost vyvážení: G6.3 25000 min-1
Použití: Pro upnutí nástrojů s válcovou stopkou s vnitřním chlazením.
Rozsah dodávky: CNC krátké sklíčidlo na vrtáky včetně těsnicího kroužku pro vrtáky s chladicím kanálkem s O 3–6 mm.
Výrobce: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
