Varianty
Info

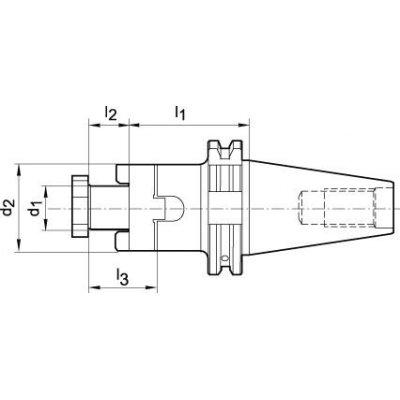

| WGNr. | W050 | |
| d1 | 32 | mm |
| SK | 50 | |
| l1 | 100 | mm |
| l2 | 24 | mm |
| l3 | 38 | mm |
| d2 | 58 | mm |
| Strana katalogu FORMATplus 2023 | 3/12 |
Popis

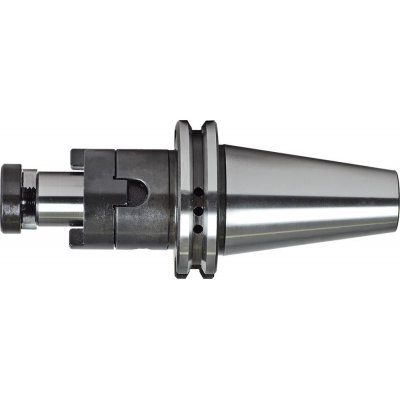

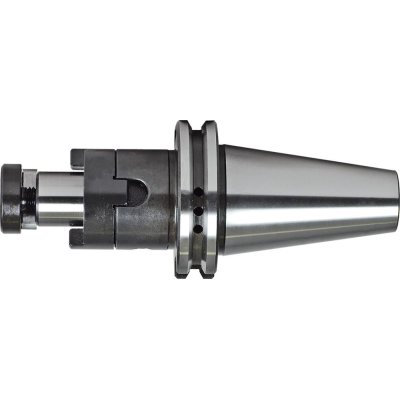

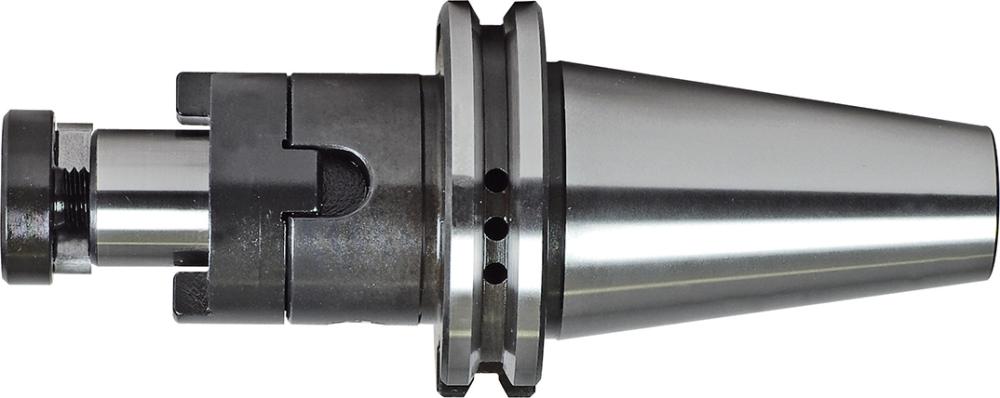

Upínač pro nástrčné frézy a frézovací tělíska, ISO 7388-1 (DIN 69871), tvar AD, SK 50Provedení: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Otvor v toleranci: H6
Tvrdost po kalení: 58 ± 2 HRC
Použití: K upnutí čelních válcových fréz DIN 841 a DIN 1880, jakož i úhlových čelních fréz DIN 842 a nožových hlav DIN 1830.
Rozsah dodávky: Nástrčný frézovací trn s utahovacím šroubem pro frézu, unášecím kroužkem a lícovaným perem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
