Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439410020 |

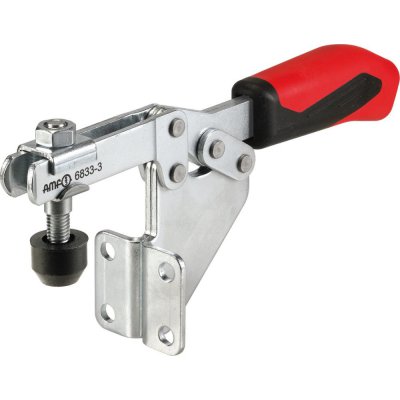

Upínka horizontální patice 6833 rozměr 2 AMF (93328) |
599,00 Kč
724,79 Kč s DPH
-4.5%
|
|
|
E7439410030 |
Upínka horizontální patice 6833 rozměr 3 AMF (93336) |
699,00 Kč
845,79 Kč s DPH
-9.0%
|
|
|
E7439410110 |
Kombinovaná upínka 6860 rozměr 1 AMF (93831) |
1 499,00 Kč
1 813,79 Kč s DPH
-13.2%
|
|
|
E7439410120 |
Kombinovaná upínka 6860 rozměr 2 AMF (93880) |
1 599,00 Kč
1 934,79 Kč s DPH
-11.6%
|
|
|
E7439410130 |
Kombinovaná upínka 6860 rozměr 3 AMF (93864) |
1 997,00 Kč
2 416,37 Kč s DPH
-11.8%
|
Info

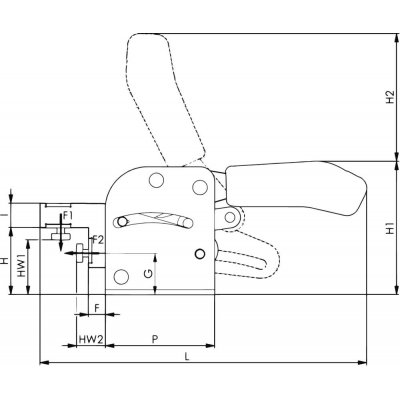

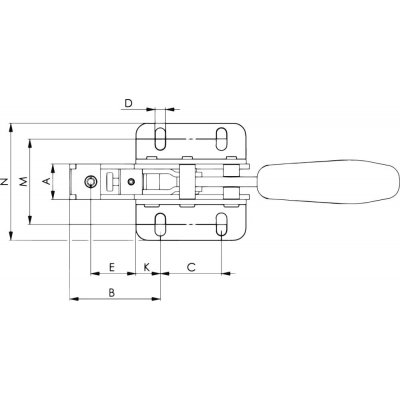

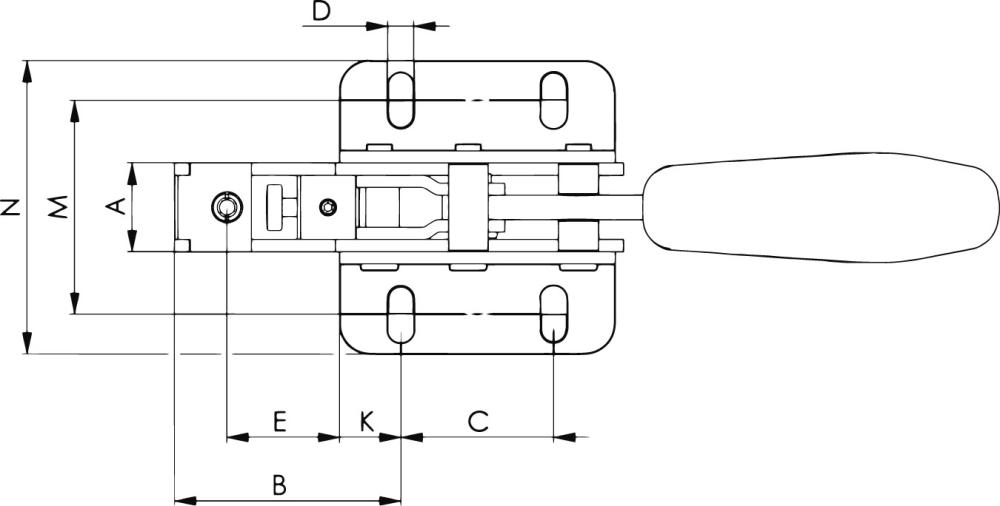

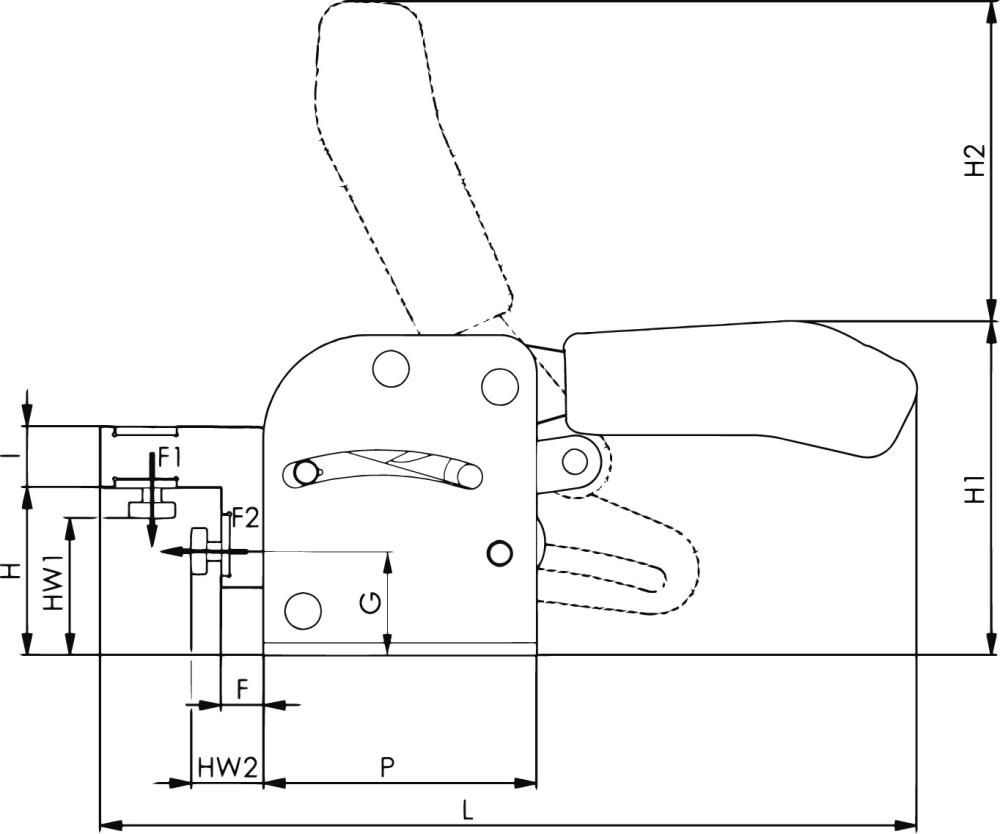

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 1 | kN |
| F2 | 1 | kN |
| Hmotnost | 340 | g |
| A | 17 | |
| B | 33 | |
| C | 40 | |
| D | 5,5 | |
| E | 15 | |
| F | 0,5 | |
| G | 22 | |
| H | 36 | |
| H1 | 74 | |
| HW1 min. | 25 | |
| HW1 max. | 32 | |
| HW2 min. | 5 | |
| HW2 max. | 10 | |
| I | 12 | |
| K | 7,5 | |
| L | 150 | |
| M | 34,5–39,5 | |
| N | 53 | |
| P | 55 | |
| Strana katalogu FORMATplus 2023 | 3/181 |
Logistické parametry
| Výška | 50,0 mm |
|---|---|
| Délka | 145,0 mm |
| Šířka | 80,0 mm |
| Objem | 0,58 l |
| Hmotnost (netto) | 0,325 kg |
Popis

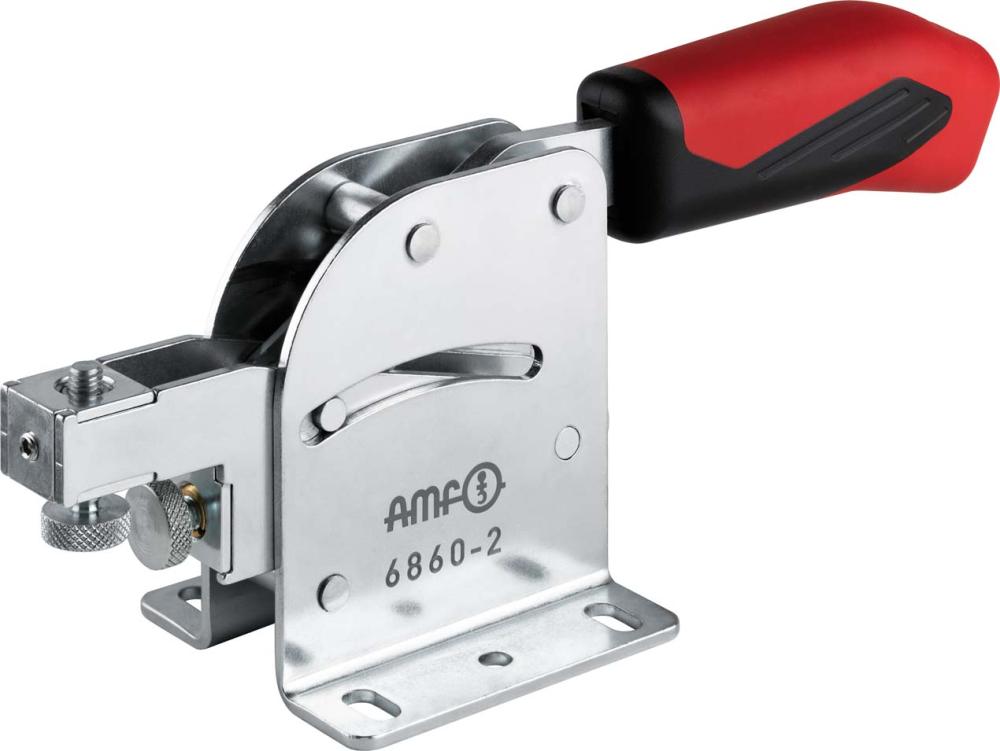

Kombinovaná upínkaProvedení: Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Výhody:
• Napolohování a upnutí v jednom pracovním kroku
• Robustní a stabilní konstrukce
• Snadné vyjmutí obrobku, protože upínací rameno je kompletně zasunuté
• Maximální kvalita, podle standardu kvality AMF
Použití: Při svařování přípravků je velmi důležitá přesná poloha a bezpečné upnutí jednotlivých součástí. V praxi je toho dosaženo současným použitím táhel ve spojení se svislými upínkami, nebo použitím náročných vlastních konstrukcí. Kombinovaná upínka AMF splňuje obě tyto úlohy v jediném pracovním kroku a díky tomu je použití různých rychloupínek zbytečné. Vodicí kulisa kombinované upínky převádí pohyb ramena do horizontálního a vertikálního upínacího pohybu, čímž je obrobek současně polohován a upnut.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
