Varianty
Technické parametry
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 0,5–10 | mm |
| Kleština | ER16 | |

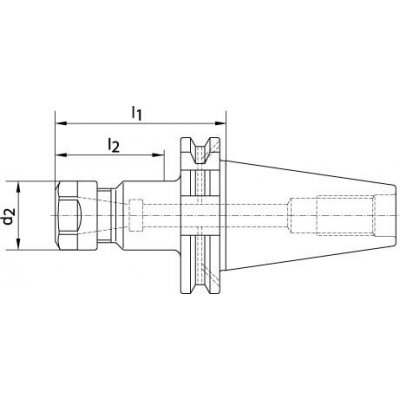

| l2 | * | mm |
| l1 | 70 | mm |
| O d2 | 28 | mm |
| Provedení | * vhodné/**provrtané i pro ANSI-CAT | |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/8 |
Logistické parametry
| Výška | 110,0 mm |
|---|---|
| Délka | 200,0 mm |
| Šířka | 110,0 mm |
| Objem | 2,42 l |
| Hmotnost (netto) | 3,419 kg |
Popis

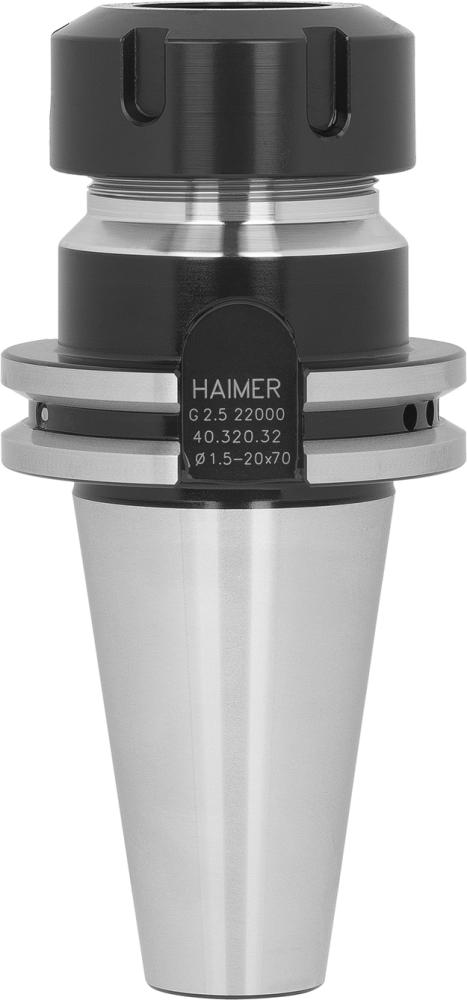

Kleštinové sklíčidlo TYP ER Mini, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40, jakost vyvážení: G2.5 22000 min-1Provedení:: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Tvrdost po kalení: 60 –2 HRC
Použití: K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Rozsah dodávky: Kleštinové sklíčidlo komplet s upínací maticí (vyvážené, s kluznou vrstvou pro zvýšenou upínací sílu).
Upozornění:: Rozměr I2 udává maximální hloubku zasunutí nářadí.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
