Varianty
Technické parametry
| typ upnutí | BT40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 0,5–10 | mm |
| BT | 40 | |
| Kleština | ER16 | |

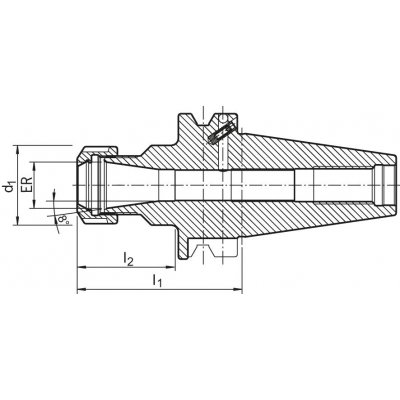

| d1 | 28 | mm |
| l1 | 70 | mm |
| l2 | * | mm |
| Provedení | *provrtáno | |
| Strana katalogu FORMATplus 2023 | 3/29 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 173,0 mm |
| Šířka | 70,0 mm |
| Objem | 0,85 l |
| Hmotnost (netto) | 1,131 kg |
Popis

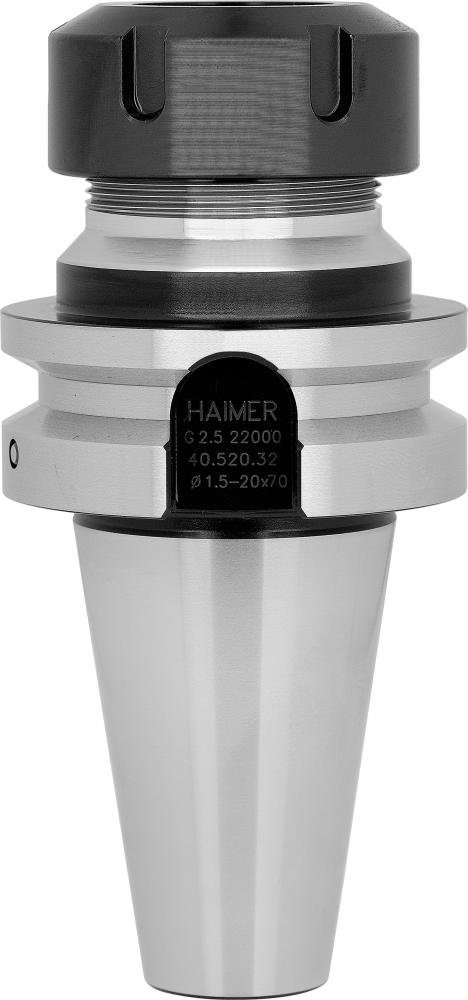

Kleštinový upínač, typ ER, BT 40Provedení: Přesné vyvážení. Z legované cementační oceli, s pevností v tahu v jádru cca 950/mm2 a hloubkou zakalení min. 0,5 mm. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance kužele: AT3
Tvrzená: 60 –2 HRC
Použití: K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO (dříve DIN 6499).
Rozsah dodávky: Kleštinový upínač komplet s upínací maticí (vyvážené, kluzná vrstva pro zvýšenou upínací sílu).
Upozornění: Rozměr l2 udává maximální hloubku zasunutí nástrojů.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
