Varianty
Technické parametry
| typ upnutí | BT50 |
|---|
Info
| WGNr. | W050 | |
| Rozpětí | 1–16 | mm |
| BT | 50 | |
| Kleština | ER25 | |

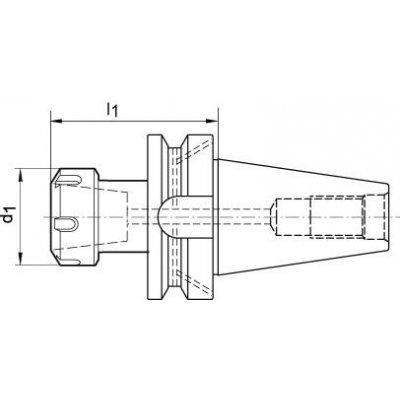

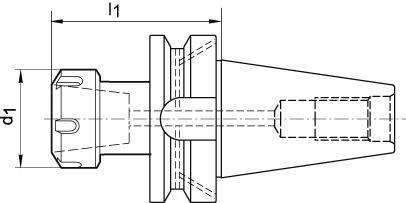

| d1 | 42 | mm |
| l1 | 70 | mm |
| Strana katalogu FORMATplus 2023 | 3/29 |
Popis
Kleštinový upínač, typ ER, BT 50Provedení: Z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254.
Tolerance úhlu kuželu: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Tvrzená: 58 ± 2 HRC
Použití: K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s DIN 6499 (ER).
Rozsah dodávky: Kleštinový upínač komplet s upínací maticí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
