Varianty
Technické parametry
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 1–16 | mm |
| Kleština | ER25 | |

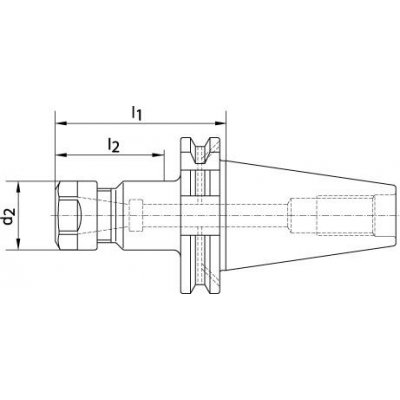

| l2 | 57 | mm |
| l1 | 160 | mm |
| Ø d2 | 42 | mm |
| Provedení | * vhodné i pro ANSI-CAT | |
| Strana katalogu FORMATplus 2023 | 3/8 |
Logistické parametry
| Výška | 76,0 mm |
|---|---|
| Délka | 273,0 mm |
| Šířka | 76,0 mm |
| Objem | 1,58 l |
| Hmotnost (netto) | 2,054 kg |
Popis

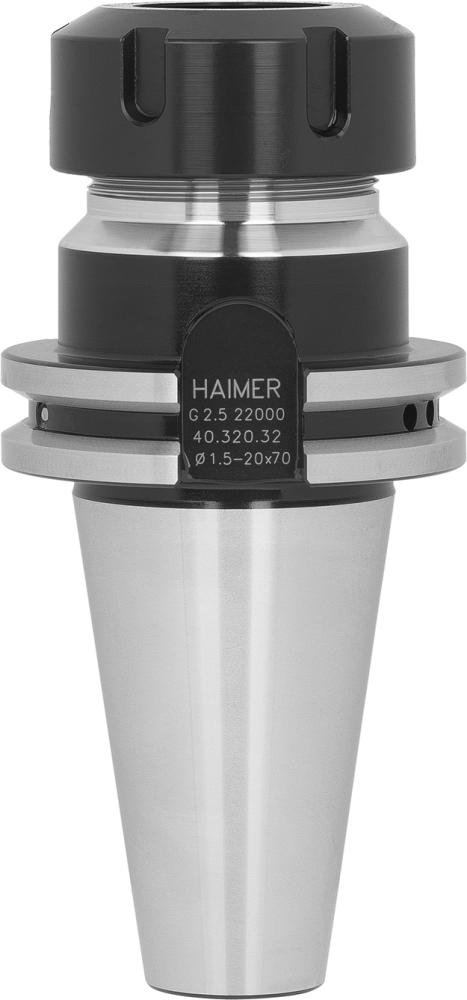

Kleštinové sklíčidlo TYP ER Mini, ISO 7388-1 (DIN 69871), tvar AD/B, SK 40, jakost vyvážení: G2.5 22000 min-1Provedení:: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole.
Tolerance úhlu kužele: AT3
Drsnost povrchu kuželu: Ra < 0,001 mm
Tvrdost po kalení: 60 –2 HRC
Použití: K upnutí nástrojů s válcovou stopkou v kleštinách ve shodě s ISO 15488 (dříve DIN 6499).
Rozsah dodávky: Kleštinové sklíčidlo komplet s upínací maticí (vyvážené, s kluznou vrstvou pro zvýšenou upínací sílu).
Upozornění:: Rozměr I2 udává maximální hloubku zasunutí nářadí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
