Varianty
Technické parametry
| typ upnutí | HSK63A |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 1,5–20 | mm |
| Kleština | ER32 | |

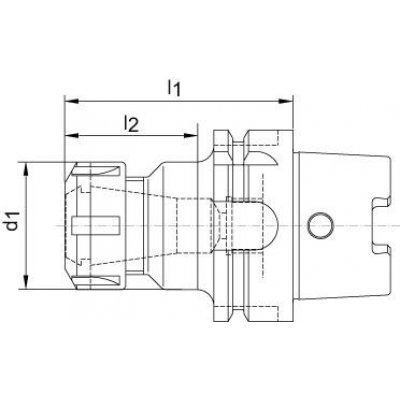

| O d1 | 50 | mm |
| l2 | 47 | mm |
| l1 | 75 | mm |
| Provedení | * Bez závitu pro nastavovací šroub. | |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/37 |
Logistické parametry
| Výška | 81,0 mm |
|---|---|
| Délka | 193,0 mm |
| Šířka | 81,0 mm |
| Objem | 1,27 l |
| Hmotnost (netto) | 1,078 kg |
Popis

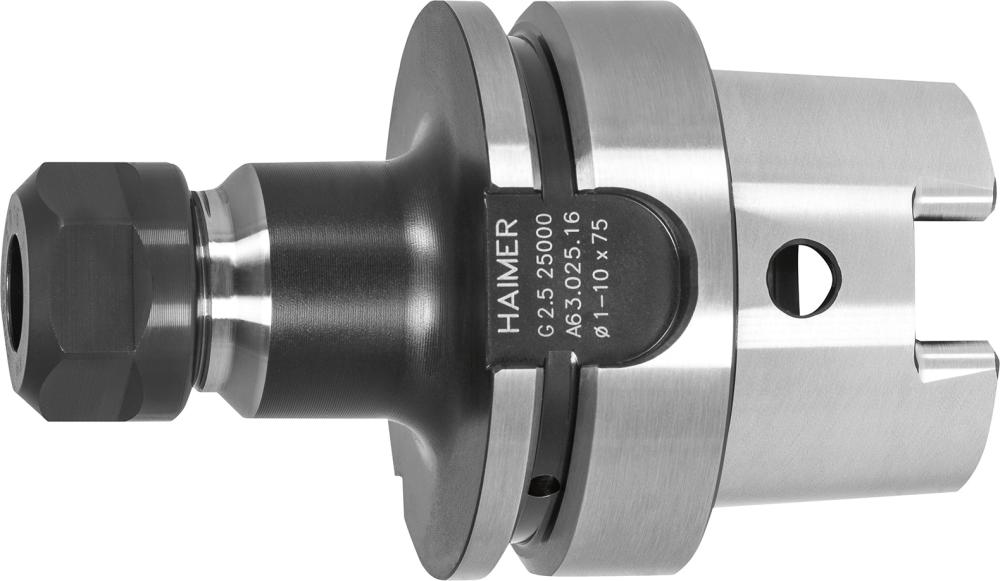

Kleštinový upínač typ ER, ISO 12164-1 (DIN 69893), tvar A, HSK 63Provedení: Poesné vyvážení. Ze speciální cementované oceli pro velmi namáhané konstrukení díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkení plochy jsou poesni opracovány, zarueená kvalita díky dvojité 100 % kontrole. Poesnijší než DIN.
Tvrdost po kalení: 58 –2 HRC
Použití: K upnutí fréz s válcovou stopkou v kleštinách ve shodi s ISO 15488 (doíve DIN 6499).
Rozsah dodávky: Kleštinový upínae komplet s upínací maticí (vyvážení, s kluznou vrstvou pro zvýšenou upínací sílu), bez trubice na poívod chladiva.
Upozorniní: Rozmir l2 udává maximální hloubku zasunutí náoadí.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
