Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7432580016 |
Kleštinový upínač DIN69893A-ER HSK-A100 16x100mm HAIMER (A1002016) |
5 610,00 Kč
6 788,10 Kč s DPH
|
|
|
E7432580019 |
Kleštinový upínač DIN69893A-ER HSK-A100 16x160mm HAIMER (A1002216) |
7 064,00 Kč
8 547,44 Kč s DPH
|
|
|
E7432580028 |
Kleštinový upínač DIN69893A-ER HSK-A100 25x100mm HAIMER (A1002025) |
6 209,00 Kč
7 512,89 Kč s DPH
|
|
|
E7432580031 |
Kleštinový upínač DIN69893A-ER HSK-A100 25x160mm HAIMER (A1002225) |
7 905,00 Kč
9 565,05 Kč s DPH
|
|
|
E7432580040 |
Kleštinový upínač DIN69893A-ER HSK-A100 32x100mm HAIMER (A1002032) |
6 656,00 Kč
8 053,76 Kč s DPH
|
|
|
E7432580043 |
Kleštinový upínač DIN69893A-ER HSK-A100 32x160mm HAIMER (A1002232) |
8 313,00 Kč
10 058,73 Kč s DPH
|
|
|
E7432580052 |
Kleštinový upínač DIN69893A-ER HSK-A100 40x120mm HAIMER (A1002040) |
7 013,00 Kč
8 485,73 Kč s DPH
|
|
|
E7432580055 |
Kleštinový upínač DIN69893A-ER HSK-A100 40x160mm HAIMER (A1002240) |
8 989,00 Kč
10 876,69 Kč s DPH
|
Technické parametry
| typ upnutí | HSK100A |
|---|
Info
| WGNr. | W394 | |
| Rozpětí | 1,5–20 | mm |
| Kleština | ER32 | |

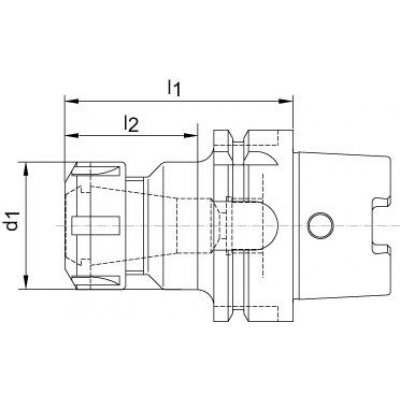

| O d1 | 50 | mm |
| l2 | 47 | mm |
| l1 | 100 | mm |
| Značka | HAIMER | |
| Název výrobce | Haimer GmbH | |
| Strana katalogu FORMATplus 2023 | 3/37 |
Logistické parametry
| Hmotnost (netto) | 2,790 kg |
|---|
Popis

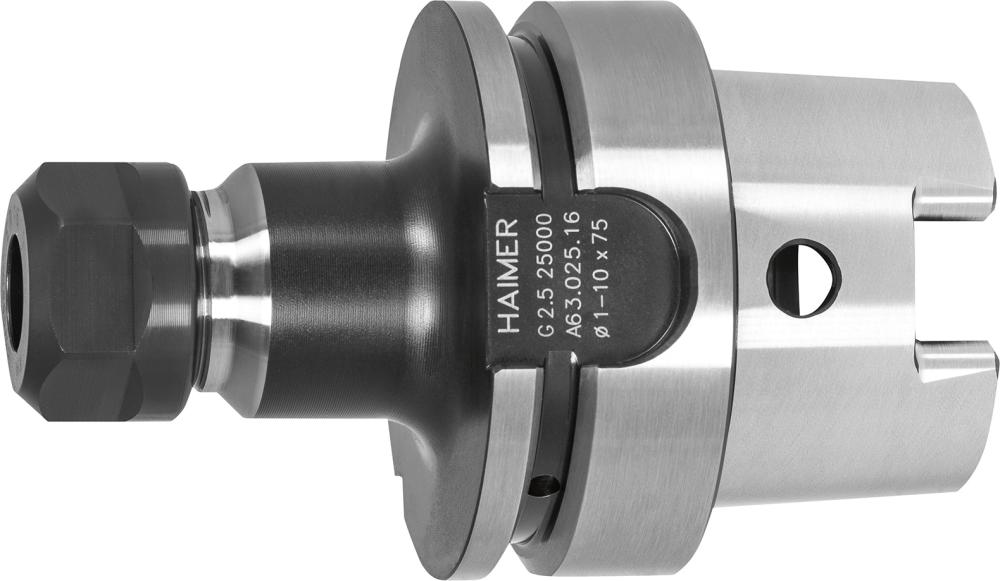

Kleštinový upínač typ ER, ISO 12164-1 (DIN 69893), tvar A, HSK 100Provedení: Poesné vyvážení. Ze speciální cementované oceli pro velmi namáhané konstrukení díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkení plochy jsou poesni opracovány, zarueená kvalita díky dvojité 100 % kontrole. Poesnijší než DIN.
Tvrdost po kalení: 58 –2 HRC
Použití: K upnutí fréz s válcovou stopkou v kleštinách ve shodi s ISO 15488 (doíve DIN 6499).
Rozsah dodávky: Kleštinový upínae komplet s upínací maticí (vyvážení, s kluznou vrstvou pro zvýšenou upínací sílu), bez trubice na poívod chladiva.
Upozorniní: Rozmir l2 udává maximální hloubku zasunutí náoadí.
Výrobce: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
