Varianty
Technické parametry
| typ upnutí | HSK63A |
|---|
Info
| WGNr. | W315 | |
| Rozpětí | 2–20 | mm |
| HSK | 63 | |
| Kleština | GERC32-HP/HPD/HPDD/GBD | |
| Upínací matice | HPC32 | |

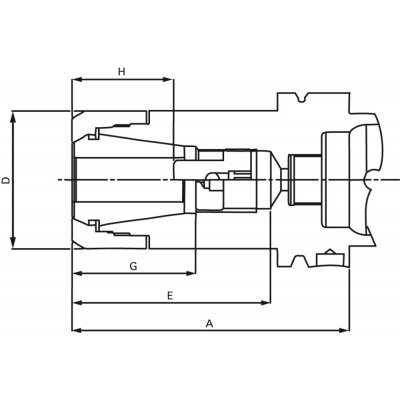

| A | 160 | mm |
| D | 50 | mm |
| E | 129 | mm |
| G | 52–70 | mm |
| H | 26–60 | mm |
| Strana katalogu FORMATplus 2023 | 3/39 |
Logistické parametry
| Výška | 70,0 mm |
|---|---|
| Délka | 210,0 mm |
| Šířka | 70,0 mm |
| Objem | 1,03 l |
| Hmotnost (netto) | 2,120 kg |
Popis

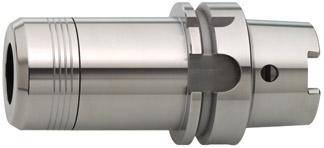

Precizní kleštinový upínač CENTRO P 3 µm, ISO 12164-1 (DIN 69893), tvar AProvedení: Konstantní přesnost obvodové házivosti a opakování 0,003 mm při odstupu 3 x D (max. 50 mm) ve spojení s přesnou kleštinou FAHRION GERC-HP/- HPD/- HPDD (2 µm). Upnutí pomocí válečkového klíče bez nebezpečí poranění. Až o 100 % vyšší přídržné momenty v porovnání s běžnými kleštinovými upínacími trny. Odolnost proti teplotním výkyvům. Vynikající tlumení vibrací a stabilita.
Použití: Při vysokorychlostním řezání (HSC) a vysoce výkonném řezání (HPC) a k dosahování velmi přesných výsledků opracování. Pro upnutí nástrojů s válcovou stopkou ve shodě s DIN 1835-B, 1835-E, 6535-B a 6535-E.
Upozornění:: Dodáváme bez upínací matice a válečkového klíče.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
