Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7435670016 |
Kleštinový upínač DIN69871ADB SK40-70 CP16 FAHRION (44314000700) |
124,60 EUR
150,77 EUR s DPH
|
|
|
E7435670025 |
Kleštinový upínač DIN69871ADB SK40-70 CP25 FAHRION (44514000700) |
124,60 EUR
150,77 EUR s DPH
|
|
|
E7435670032 |
Kleštinový upínač DIN69871ADB SK40-70 CP32 FAHRION (44614000700) |
124,60 EUR
150,77 EUR s DPH
|
|
|
E7435670216 |
Kleštinový upínač DIN69871ADB SK40-100 CP16 FAHRION (44314001000) |
135,80 EUR
164,32 EUR s DPH
|
|
|
E7435670225 |
Kleštinový upínač DIN69871ADB SK40-100 CP25 FAHRION (44514001000) |
135,80 EUR
164,32 EUR s DPH
|
|
|
E7435670232 |
Kleštinový upínač DIN69871ADB SK40-100 CP32 FAHRION (44614001000) |
135,80 EUR
164,32 EUR s DPH
|
|
|
E7435670316 |
Kleštinový upínač DIN69871ADB SK40-160 CP16 FAHRION (44314001600) |
193,40 EUR
234,01 EUR s DPH
|
|
|
E7435670325 |
Kleštinový upínač DIN69871ADB SK40-160 CP25 FAHRION (44514001600) |
197,60 EUR
239,10 EUR s DPH
|
|
|
E7435670332 |
Kleštinový upínač DIN69871ADB SK40-160 CP32 FAHRION (44614001600) |
197,60 EUR
239,10 EUR s DPH
|
Technické parametry
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W315 | |
| Rozpětí | 1–10 | mm |
| SK | 40 | |
| Kleština | GERC16-HP/HPD/HPDD/GBD | |
| Upínací matice | HPC16 | |

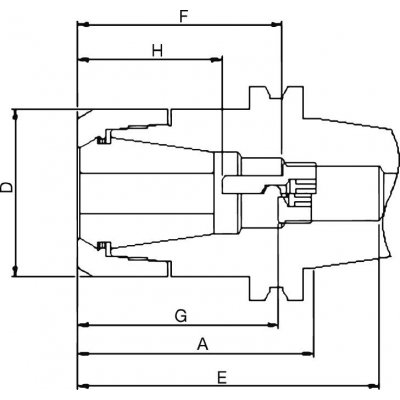

| A | 70 | mm |
| D | 30 | mm |
| E | 55 | mm |
| G | 28–45 | mm |
| H | 16–31 | mm |
| Značka | FAHRION | |
| Název výrobce | Eugen Fahrion GmbH & Co. KG | |
| Strana katalogu FORMATplus 2023 | 3/10 |
Logistické parametry
| Výška | 167,0 mm |
|---|---|
| Délka | 74,0 mm |
| Šířka | 73,0 mm |
| Objem | 0,90 l |
| Hmotnost (netto) | 0,978 kg |
Popis

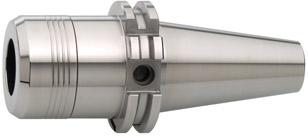

Přesný kleštinový upínač CENTRO P 3 µm, ISO 7388-1 (DIN 69871), tvar AD/BProvedení: Nejlepší přesnost obvodové házivosti a opakování 0,003 mm při odstupu 3 x D (max. 50 mm) ve spojení s přesnou kleštinou FAHRION GERC-HP/- HPD/- HPDD (2 µm). Upnutí pomocí válečkového klíče bez nebezpečí poranění. Až o 100 % vyšší přídržné momenty v porovnání s běžnými kleštinovými upínacími trny. Odolnost proti teplotním výkyvům. Optimální tlumení vibrací a stabilita.
Použití: Při vysokorychlostním řezání (HSC) a vysoce výkonném řezání (HPC) a k dosahování velmi přesných výsledků opracování. Pro upnutí nástrojů s válcovou stopkou ve shodě s DIN 1835-B, 1835-E, 6535-B a 6535-E.
Upozornění:: Dodáváme bez upínací matice a válečkového klíče.
Výrobce: Eugen Fahrion GmbH & Co. KG, Forststr. 54, 73667 Kaisersbach, DE, +49718492820, verkauf@fahrion.de
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
