Varianty
Technické parametry
| typ upnutí | SK40 |
|---|
Info
| WGNr. | W315 | |
| Rozpětí | 1–16 | mm |
| SK | 40 | |
| Kleština | GERC25-HP/HPD/HPDD/GBD | |
| Upínací matice | HPC25 | |

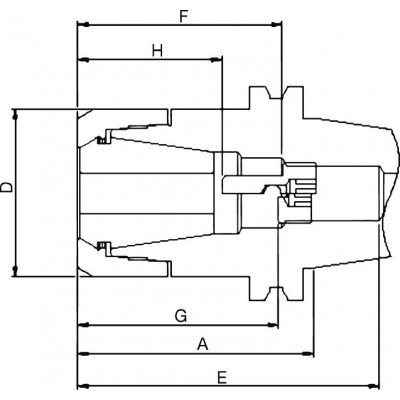

| A | 100 | mm |
| D | 40 | mm |
| E | 114 | mm |
| G | 35–60 | mm |
| H | 20–42 | mm |
| Strana katalogu FORMATplus 2023 | 3/10 |
Popis

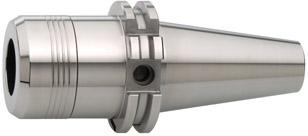

Přesný kleštinový upínač CENTRO P 3 µm, ISO 7388-1 (DIN 69871), tvar AD/BProvedení: Konstantní přesnost obvodové házivosti a opakování 0,003 mm při odstupu 3 x D (max. 50 mm) ve spojení s přesnou kleštinou FAHRION GERC-HP/- HPD/- HPDD (2 µm). Upnutí pomocí válečkového klíče bez nebezpečí poranění. Až o 100 % vyšší přídržné momenty v porovnání s běžnými kleštinovými upínacími trny. Odolnost proti teplotním výkyvům. Vynikající tlumení vibrací a stabilita.
Použití: Při vysokorychlostním řezání (HSC) a vysoce výkonném řezání (HPC) a k dosahování velmi přesných výsledků opracování. Pro upnutí nástrojů s válcovou stopkou ve shodě s DIN 1835-B, 1835-E, 6535-B a 6535-E.
Upozornění:: Dodáváme bez upínací matice a válečkového klíče.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
