Varianty
Info

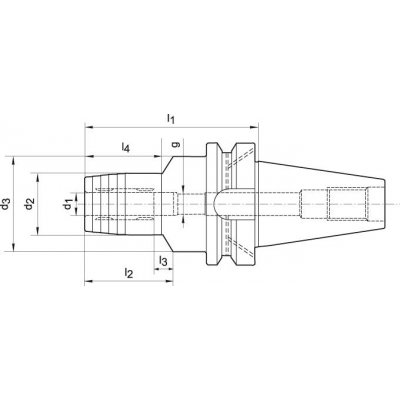

| WGNr. | W326 | |
| d1 | 32 | mm |
| BT | 50 | |
| d2 | 63 | mm |
| d3 | 70 | mm |
| l1 | 115 | mm |
| l2 | 61 | mm |
| l3 | 10 | mm |
| l4 | 61 | mm |
| g | M16 | |
| SW | 8 | mm |
| Strana katalogu FORMATplus 2023 | 3/34 |
Logistické parametry
| Výška | 235,0 mm |
|---|---|
| Délka | 111,0 mm |
| Šířka | 116,0 mm |
| Objem | 3,02 l |
| Hmotnost (netto) | 4,200 kg |
Popis

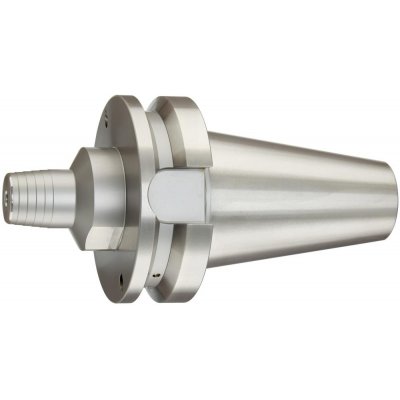

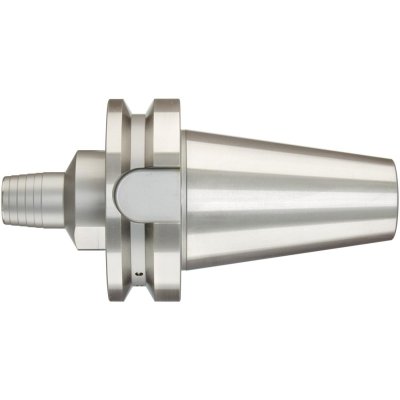

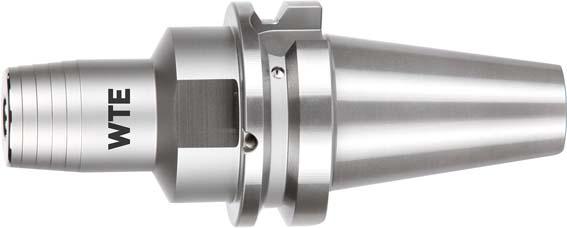

Přesný hydraulický upínač, BT 50Provedení: Materiál s pevností v tahu 1600 do 1800 N/mm2 a tvrdostí 52 ± 2 HRC. Otáčením inbusového klíče s příčnou rukojetí se stlačuje hydraulický olej uvnitř hydraulické upínací sady (přítlačný šroub, přítlačný kolík, těsnění). Natlakováním oleje se rozpínací pouzdro rovnoměrně rozpíná, a tím se upíná stopka nástroje s vysokou přesností obvodové házivosti (max. 3 µm). Kužel ve shodě s DIN 254. Otvor pro datový nosič/čip (Balluf).
Tolerance úhlu kuželu: AT3
Maximální otáčky: 40000 min-1
Optimální teplota použití: 20–50 °C
Tlak chladiva maximální: 80 bar
Dráha přestavení: 10 mm
Rozsah dodávky: Hydraulický upínač s inbusovým klíčem s příčnou rukojetí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
