Varianty
Info

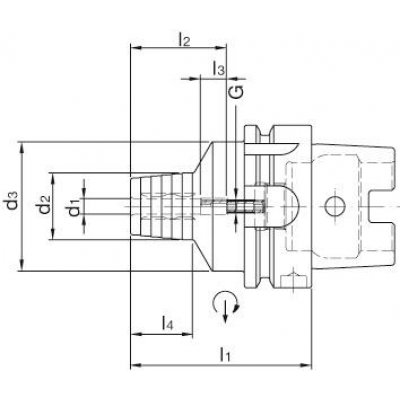

| WGNr. | W326 | |
| d1 | 14 | mm |
| HSK | 63 | |
| d2 | 34 | mm |
| d3 | 50 | mm |
| l1 | 85 | mm |
| l2 | 46 | mm |
| l3 | 10 | mm |
| l4 | 40 | mm |
| G | M10 | |
| SW | 5 | mm |
| Strana katalogu FORMATplus 2023 | 3/44 |
Logistické parametry
| Výška | 1,0 mm |
|---|---|
| Délka | 210,0 mm |
| Šířka | 72,0 mm |
| Objem | 0,02 l |
| Hmotnost (netto) | 1,100 kg |
Popis

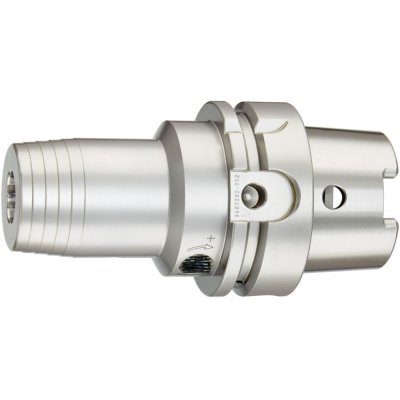

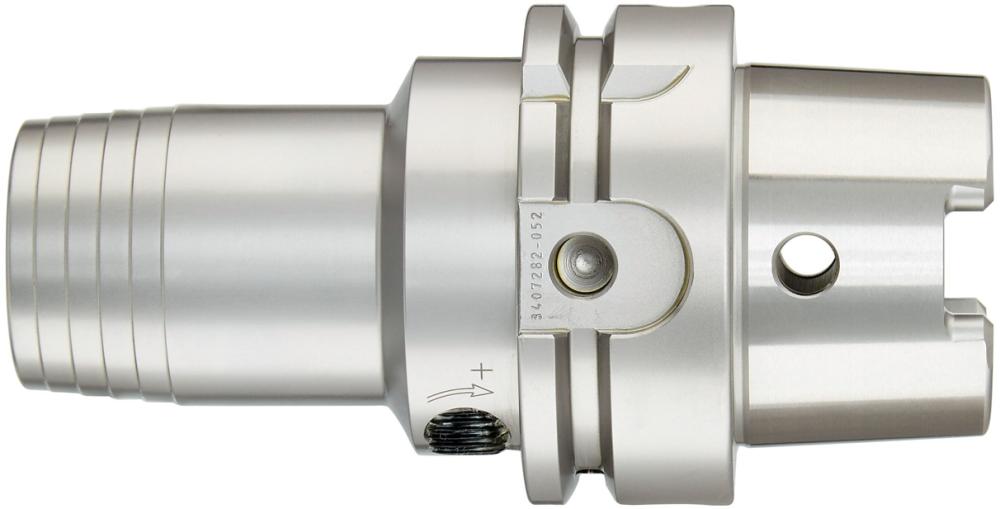

Hydraulická kleština HSK 63, ISO 12164-1 (DIN 69893), tvar A, s vnitřním chlazenímProvedení: Materiál s pevností v tahu 1600 do 1800 N/mm2 a tvrdostí 52 ± 2 HRC. Otáčením inbusového klíče s příčnou rukojetí se stlačuje hydraulický olej uvnitř hydraulické upínací sady (přítlačný šroub, přítlačný kolík, těsnění). Natlakováním oleje se rozpínací pouzdro rovnoměrně rozpíná, a tím se upíná stopka nástroje s vysokou přesností obvodové házivosti (max. 3 µm). Kužel ve shodě s DIN 254.
Tolerance úhlu kužele: AT3
Maximální otáčky: 40000 min.-1
Optimální provozní teplota: 20-50 °C.
Max. tlak chladiva: 80 bar.
Délka upínání: 10 mm
Rozsah dodávky: Hydraulický upínač s inbusovým klíčem s příčnou rukojetí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
