Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7433120005 |
Hrot důlčíku unášený 652-20ACVL rozměr 503 MK3 RÖHM (79920) |
27 036,00 Kč
32 713,56 Kč s DPH
-2.7%
|
|
|
E7433120010 |
Hrot důlčíku unášený 652-20ACVL rozměr 504 MK4 RÖHM (79921) |
32 584,00 Kč
39 426,64 Kč s DPH
-3.6%
|
|
|
E7433120015 |
Hrot důlčíku unášený 652-20ACVL rozměr 505 MK5 RÖHM (79922) |
42 573,00 Kč
51 513,33 Kč s DPH
-3.8%
|
|
|
E7433120020 |
Hrot důlčíku unášený 652-20ACVL rozměr 506 MK6 RÖHM (79923) |
74 551,00 Kč
90 206,71 Kč s DPH
-3.4%
|
Info
| WGNr. | W309 | |
| Upnutí | 5 | MK |
| Velikost | 505 | |

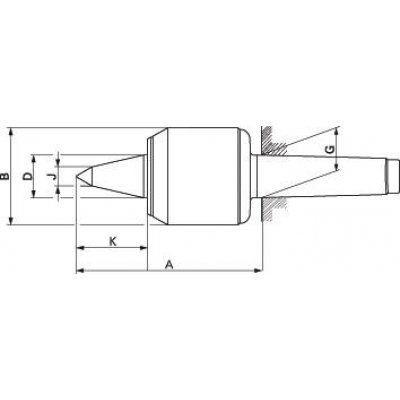

| Rozměr A | 177,5 | mm |
| Rozměr B | 95 | mm |
| Rozměr D | 40 | mm |
| Rozměr G | 44,399 | mm |
| Rozměr K | 66 | mm |
| Rozměr J | 15 | mm |
| max. přesnost vystředěného chodu | 0,01 | mm |
| max. axiální upínací síla | 1500 | daN |
| max. hmotnost obrobku | 1100 | kg |
| Max. otáčky | 2500 | min-1 |
| Značka | RÖHM | |
| Název výrobce | Röhm GmbH | |
| Strana katalogu FORMATplus 2023 | 3/94 |
Logistické parametry
| Výška | 161,0 mm |
|---|---|
| Délka | 398,0 mm |
| Šířka | 174,0 mm |
| Objem | 11,14 l |
| Hmotnost (netto) | 7,300 kg |
Popis

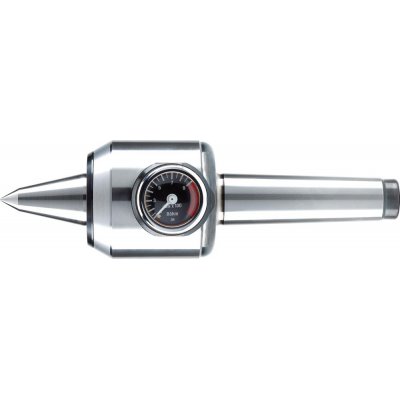

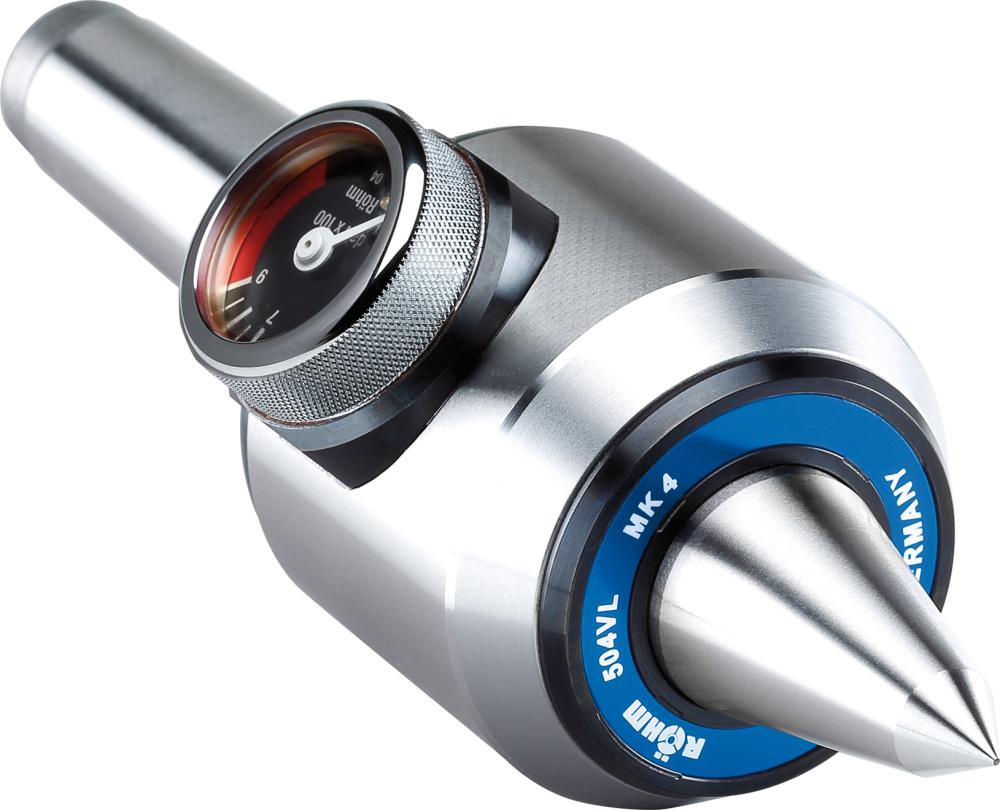

Otočný upínací hrot, AC-VL CONTROL prodlouženýProvedení: Těleso a hrot zápustkově kované, tvrzené a broušené. Oběžný hrot lze opakovaně přebrousit a uložit na stopku, s malým vychýlením 60°-VL hrotu. Přesné válcové ložisko s lamelovým těsněním.
Upínací sílu lze odčítat přímo na manometru v daN.
Použití: Obzvláště vhodný jako protihrot k unašečům na čelní straně, stanovení a konstantní udržení upínací síly a pro upnutí dlouhých, úzkých obrobků, aby se zabránilo jejich prohnutí.
Výrobce: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
