Varianty
Info
| WGNr. | W301 | |

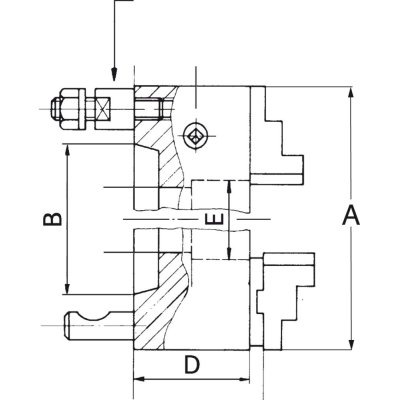

| Velikost A | 315 | mm |
| Velikost | 12.1/2 | inch |
| Krátký kužel | 8 | |
| Velikost kuželu B | 139,7 | mm |
| Ø průchozího otvoru E | 103 | mm |
| Výška bez čelisti D | 95 | |
| Přesnost obvodové házivosti | 0,05 | mm |
| Max. otáčky | 2300 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/70 |
Popis

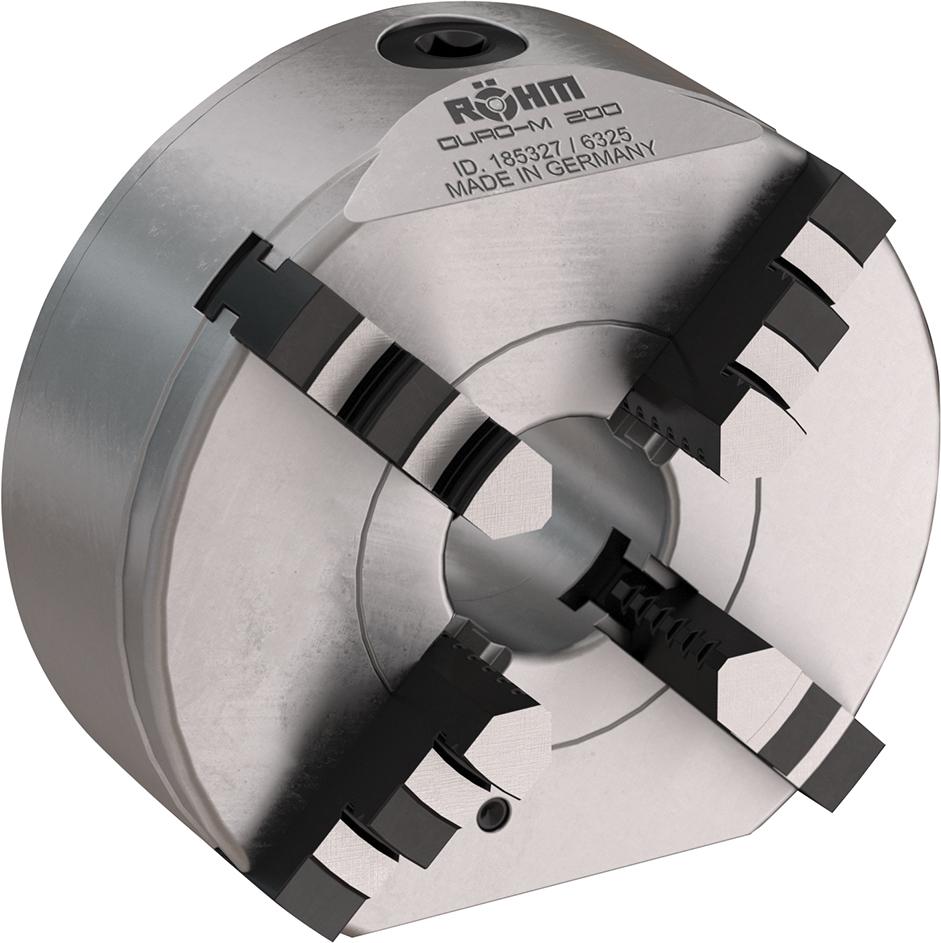

Čtyřčelisťové soustružnické sklíčidlo se spirálovým kroužkem DURO-MProvedení: Přímý upínač. Ocelové tělo a spirálový kroužek jsou zápustkově kované. Čelní strana je až do velikosti 315 mm na okrajích zploštělá, aby byla minimalizována hmotnostní a hmotová setrvačnost.
Použití: Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž jsou potřebné vysoké upínací síly, jakož i přesnost obvodové házivosti a přesnost opakování.
Obsah dodávky: Čtyřčelisťové soustružnické sklíčidlo vždy s jednou sadou čelistí na vnější upnutí a čelistí s vnějším odstupňováním, upínacím klíčem a upevňovacími šrouby.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
