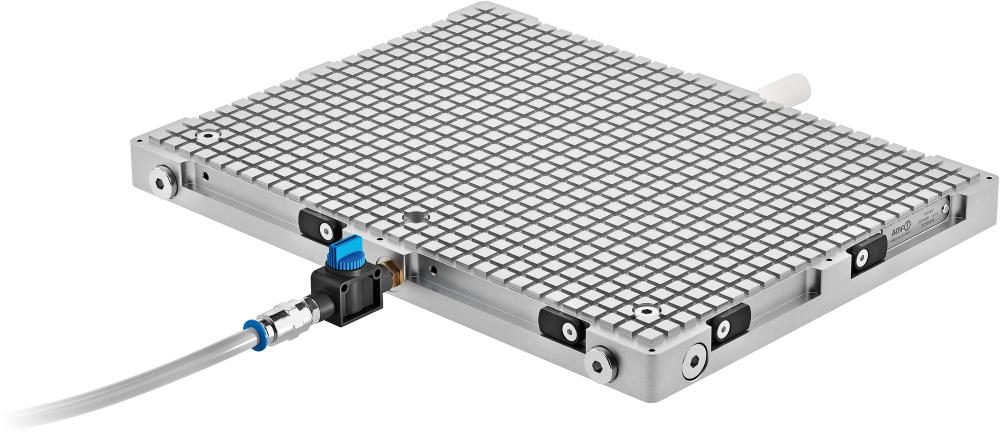

7800BV-400x400 Vakuová upínací deska, Basic Line 569355

Popis

Vakuová upínací deska

Provedení: Vakuovou upínací desku lze používat jak pneumaticky ve spojení se zabudovanou Venturiho tryskou tak i s externí vývěvou. Individuálním rozdělením polí můžete podle počtu míst sání upínat a obrábět současně i několik různých obrobků. Vysoké přídržné síly, univerzálně použitelné. Pomocí těsnicí šňůry se na povrchu obrobku vyrovnají nerovnosti. Pětistranné obrábění bez prodlení a vibrací. Snadné polohování díky bočním excentrickým dorazům. S bočním upínacím okrajem pro upevnění vakuové upínací desky k základní desce (např. stolu stroje).

Použití: Vytvořením vakua pomocí integrované techniky Venturiho trysky (obsahem dodávky) nebo externí vývěvy se upínají obrobky určené k obrábění. Typická použití jsou frézovací a brousicí práce.

Obsah dodávky: vakuová upínací deska z hliníku, zabudovaná Venturiho tryska, tlumič hluku, uzavírací ventil, excentrické dorazy, sací filtr, uzavírací šrouby a těsnicí šňůra o délce 10 m O 4 mm (černé).

Upozornění: použití pouze se sušeným a neolejovaným stlačeným vzduchem. Střední teplota 0–60 °C, teplota okolí: 10–50 °C. Dodržujte prosím návod k montáži.
Výrobce: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
